Siłomierze skrętne FSC

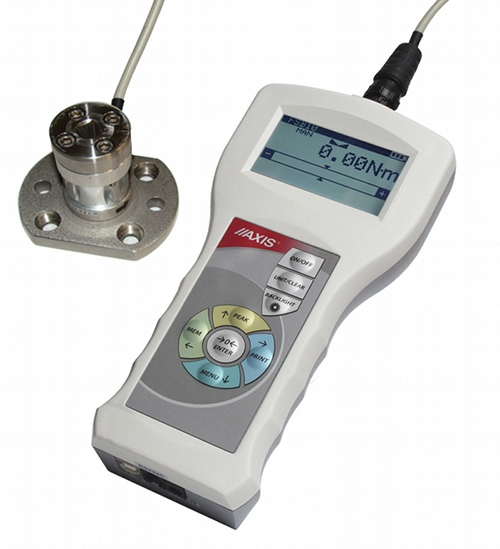

  • Axis - siłomierz skrętny FSC
  • Axis - siłomierz skrętny FSC czujnik
  • Axis - siłomierz skrętny FSC
  • Axis - siłomierz skrętny FSC czujnik
  • GŁÓWNE ZALETY

    • pomiar momentu siły skrętnej w obu kierunkach

    • duża szybkość pomiaru - do 1000 próbek/s

    • rejestracja wartości maksymalnej (szczytowej)

    • pomiar w Nm, Ncm, kgfm, lbfin, gfm

    • wyświetlacz graficzny LCD

    • interfejsy USB oraz RS232C w standardzie

    • zapis pomiarów na karcie microSD

    • zasilanie akumulatorowe

    Siłomierze skrętne Axis serii FSC przeznaczone są do pomiaru momentu obrotowego kluczy dynamometrycznych występującego przy dokręcaniu śrub i nakrętek. Rejestrowana jest wartość maksymalna (szczytowa) momentu siły, wartość ta określana jest popularnie jako “siła dokręcania”. Możliwe jest również rejestrowanie momentu siły w czasie rzeczywistym. Czujnik jest przystosowany do zamocowania go na blacie pomiarowym w celu wykonania badania.



    Pomiar momentu siły może być realizowany w obu kierunkach. Graficzny wyświetlacz siłomierzy umożliwia wygodny odczyt wskazań i wygodną obsługę w języku polskim, angielskim, niemieckim lub hiszpańskim, a dedykowany program komputerowy do akwizycji i prezentacji danych oferuje możliwość obserwacji i pomiarów sił zmiennych. Duża szybkość pomiaru - do 1000 próbek na sekundę - zapewnia rzetelne pomiary sił dynamicznych, a spełnienie wymagań procedur GLP umożliwia szerokie możliwości konfiguracji wydruków przy podłączeniu drukarki do siłomierza.



    W celu dokonania pomiaru głowicę powmiarową montuje się nieruchomo w pulpicie, a badany klucz dołącza korzystając z kwadratowego otworu 1/4" u góry głowicy. Pokręcając kluczem uzyskuje się wskazania momentu siły.



    Siłomierze skrętne znajdują zastosowanie w specjalistycznych laboratoriach, w produkcji oraz w kontroli jakości.

    Typ FSC2 FSC5 FSC10 FSC100 FSC500
    Zakres pomiarowy (Max) 2 Nm
    (~0,2 kgfm)
    5 Nm
    (~0,5 kgfm)
    10 Nm
    (~1 kgfm)
    100 Nm
    (~10 kgfm)
    500 Nm
    (~50 kgfm)
    Działka odczytowa (d) 0,001 Nm 0,001 Nm 0,01 Nm 0,1 Nm 1 Nm
    Dokładność (maks. względny błąd wskazań) ±0,1% zakresu pomiarowego
    Maksymalne przeciążenie 50% zakresu pomiarowego
    Interfejsy RS232C, USB, opcjonalnie: bluetooth, wejście wyzwalające (typu trigger i gate), wyjście transoptorowe (do funkcji progowej)
    Temperatura pracy 0 ÷ 40°C
    Jednostki miary Nm, Ncm, kgfm, lbfin, gfm
    Wyświetlacz LCD graficzny
    Szybkość pomiarów do 1000 próbek/s
    Opcje pomiarowe pomiar wartości maksymalnej, pomiar seryjny, pomiar dynamiczny (wykres czasowy)
    Gabaryty głowicy pomiarowej Ø47 (Ø45) / 66 mm Ø50 / 73,8 mm Ø75 / 90 mm
    Rozmiar klucza 1/4" 3/8" brak adaptera
    Masa własna 700 g (głowica pomiarowa) + 600 g (miernik) 1,5 kg (głowica pomiarowa) + 600 g (miernik)
    Zasilanie zasilacz ~230V 50Hz / 12V; 1,2A + zas. akumulatorowe 4xAA
    Czas pracy z akumulatorami ~45h (~20h z włączonym podświetleniem)
    • pomiar siły w obu kierunkach - "odkręcanie" i "zakręcanie"

    • pomiar wartości maksymalnej

    • pomiar charakterystyk dynamicznych

    • pomiar seryjny

    • pomiar w czasie

    • porównywanie z progiem (wskazanie MIN / OK / MAX)

    • statystyka

    • wykresy

    • rejestr pomiarów na karcie microSD

    • obsługa siłomierza oraz zapis danych z użyciem oprogramowania Axis FM

    • autozerowanie
